Prisintazzioni
La Flange SAE di 90 Gragghiu è na pricisiuni-}}} ncignirìa mudellazzioni idràulica ncignirìstica pruggittata pi dari na prissiuni auta--}}}}}} . Fabbricatu a li standard SAE J518 e ISO 6162, sta flànca dû gomitu garantisci l'efficienza dû flussu ottimali mantinennu l'integrità dû sistema pi applicazzioni idràulici.

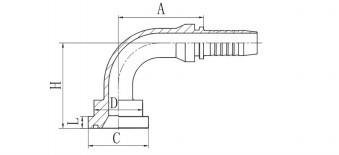

Spicifichi
|
PARTI NO. |
FLANGE SIZE |
HOSE FRIDI |
DIMISSIONI |
|||||
|
DN |
CÙRRIRI |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
paràmitri/dati tècnici
|
Urìgginali |
ZheJiang, Cina |
data di cunsignazzioni |
Nigàbbili |
|
La certificazzioni |
GB/T19001-2016 int ISO9001:2015 |
Imballaggiu |
standard d'espurtazzioni |
|
Matiriali |
Acciaiu di carboniu |
Garanzî |
1 annu |
|
Termini di pagamentu |
Nigàbbili |
MOQ |
5 |
| Pruggiunu di spruzzu, | {{0} uri |
Culuri |
Biancu o giallu |
Supra la Sucità
Vantaggi
Efficienza di flussu supiriuri
Lu disignu ottimizzatu dû fusu arridduci la turbulenza dû 30% rispettu ê gomiti standard
Lu raggiu di pricisiuni manteni lu flussu laminari pi l'efficienza idràulica massima
Dinàmichi dî fluidi cumputazziunali (CFD) uttimizzatu
Rinnimentu dâ prissioni migghiurata
Valuri di prissioni dû 20% rispettu ê riquisiti standard SAE
La prissioni di l'erruri tistata â prissioni di travagghiu 4 voti
Manteni l'intigrità di sigillatura sutta lu ciclismu a prissioni estrema
Spazziu- Sidduna di Sarvari pricisioni
Veru angulu di 90 gradi cu na tulliranza di ±0,5 gradi pi routing pricisi
Lu disignu cumpattu sarba nzinu ô 40% di spazziu contra l'arredamenti ammiscati
Disponibbili di uriggini multipli
Spustari lu Garanzia
Tecnuluggìi prupritaria- si fili (primarina, sicuri e backup)
Micro- supirfici di sigillatura a fini (Ra < 0,4¼m)
Pre- {\\displaystyle -}}} si rècitanu HNBR O-ri siquellati pi -40 gradi F a+250 gradu F
Durabbilità senza abbinamentu
Custruzzioni furgata (nun ghisata) pi la màssima forza
316 opzzioni d'acciaiu 'nossidabbili cu na risistenza di curruzzioni 3x
Impattu- sistema di disegnari li risistenti e li carichi di scossa
Cunformità glubbali
Cirtificatu a li standard SAE J518, ISO 6162 e li standard DIN
Tracciabbilità dî matiriali cumpleti cu certificati di prova dû mulinu
REACH e matiriali cunformi a RoHS
Vantaggi di stallazzioni
Lasri- signa di idintificazzioni facili
Pre- muntatu cu guidi di allineamentu pi l'installazzioni viloci
n'installazzioni cchiù veloci dû 50% rispettu a l'assimblaggi cumminziunali dû gomitu
Opzzioni di pirsunalizazzioni
Dimissiunati nta dìmifunni di 3/8" a 3"
Matri matiriali spiciali ntra li quali l'azzaru duplex e lu titaniu
Cunfigurazzioni di purta pirsunali e mudelli di bulloni
Assicuranzati di Qualitati
La prissioni 100% tistata prima dâ spidizzioni
Virificazzioni diminziunali cu n'ispezzioni CMM
Tracciatà di batch cu nùmmura ri seri ùnici
FAQ
D: Quali standard è lu rispettu dâ flànca dû gomitu di 90 gradi?
R: Li nostri flànchi dû gomitu s'attròvanu:
SAE J518 (Codici 61 e 62)
ISO 6162 (Sèria 1 e 2)
standard DIN 20066
Spicifichi NFPA T3.4.7R1
D: Quali valutazzioni di prissioni sunnu disponìbbili?
R: Valutazzioni di prissioni standard:
3000 seri standard PSI (207 bar)
6000 PSI (414 bar) auti- sirìi di prissiuni
Disigni su misura nzinu a 10.000 PSI (690 bar) dispunìbbili
D: Quali matiriali offri?
R: Opzioni dû matiriali standard:
L'azzaru di carboniu cu na placcatura di zincu
304/316 azzaru ‘nossidabbili
Matirili spiciali:
Acciaiu duplex
Lighi titaniu
Superadei a basi di Nickel({0}}
D: Comu scegghiu la grannizza giusta?
R: fattura di silizzioni chiavi:
Accumparizza di tubu/tubbu nterni
Cunsidira la prissioni dû travagghiu dû sistema
Cuntu pî riquisiti di tassu di purtata
Valuta vinculi di spazziu
Li nostri ncigneri dannu assistenza gratuita
D: Quali mètudi di sigillatura sunnu disponìbbili?
R: Opzioni di sigillatura nchiùjinu:
O{{0} sigillatura facciali (ORFS) - cchiù cumuni
Faci chilla cu guarnita a filum spirali
Metal-tu sigillum{1} misura pi cunnizzioni estremi
suluzzioni di sigillatura
D: Li tò gomiti sunnu ‘ntircambiàbbili cu autri marchi?
R: Iè, li nostri gomiti di 90 gradi su' pruggittati pi:
Mantèniri diminsioni SAE/ISO standard
Sii cumpletamenti ntircambiàbbili ccu raccordi cunformi
Raccumannamu di virìficari li diminzioni crìtichi
D: Quali è lu tempu di prutagunista pi l'ordini pirsunalizzati?
R: Tempi di chiummu standard:
Oggettu di l'Archivi: 24-48 uri supra
Custucenti standard: 10-15 jurnati di travagghiu
Matiriali spiciali: 3-4 simani
Sirvizza accilirati
D: Furniti guida di l'installazzioni?
R: Lu supportu cumpletu cumprenni:
Passu-by ({1} sinzzioni di manuazzioni d'installazzioni
spicificazzioni di turcenti cunsigliati
Tecnichi d'allineamentu giustu
Raccumannàti di lubrificazzioni sigilli
tutoriali vìdiu dispunìbbili
D: Quali certificazzioni tieni?
R: Li nostri certificazzioni ‘ncludunu:
ISO 9001:2015 sistema di qualitati
PED 2014/68/1986
ATEX pi ammienti esplusivi
Opprovazzioni marina ABS
D: Chi è nicissariu la manutinzioni?
R: Manutinzioni Cunsigliata:
Ispizioni Annuali visivi
Cuntrolli di Torco ogni 500 uri
Sustituzziuni di sigilla ogni 3 anni
Sustituzzioni cumpleta doppu 7 anni
